防水透湿涂层原理和要领
防水透湿涂层原理和要领
纺织品经由涂层裘陆f趾理，，不仗可以改变外观能，，并且可以凭证人们的要求给予其种种功效，，以适用于差别的用途。 。。涂层整理是纺织品举行深加工，，据高附加缸翻出口刨钆：的主要手段。 。。以防水透湿为中心的涂层足海内外颇有研究的一个新手艺。 。。外洋在70年月朱，，美国Gore公司的Gore—rex聚四氟乙烯(PTFE)防水透瀑薄膜已研究乐成。 。。日本在80年月初也制造了Miero-tex聚氨酯防水透湿薄膜。 。。瑞bCiba—eigy]／_~司的DicrylanPC水疏散微孔性丙烯酸酯涂层剂和西德Bayer公司的Imprani1DLN水疏散微孔性聚氨酯涂层剂都足防水透湿性能优良的产品。 。。防水透湿涂层面料缝制的雨农、茄克衫、滑雪杉、运动服．由j雨水渗不进去，，体内的汗蒸汽却能散发出来，，使衣若很是恬静，，在国际市场上是一种受接待的中高等产品。 。。我厂和上海纺研院相助研究，，填补了我防水透湿涂层产品的空缺。 。。
二、防水透湿原理和要领
(-)防水透湿涂层原理
原透j_j】l的织物经由防水沫后，，表耐彤成—一连的薄膜，，封j现了纱缱之川韵t隙，，陵遘湿性降低，，甚至不迭泓。 。。要使织物保|竽透性，，就要把涂层的一连薄膜酿成不莲的无数馓孔的网状结构薄膜这种微孔能‘鹑H物纱线之间的逍遥形成一个通道；；线物应保存蕾一定的水蒸汽分差，，空气便州j通道删问另一侧扩散；；微孔结构的直往银�。 。。�，只有0．5—20u，，水滴的直径大，，在l00一．；；0a之阅，，因此雨滴不可透过。 。。水蒸汽f汗液)的径仅有0．0004；；~，，以是能够大宗逸Hj，，起到防水透湿的效应。 。。
(二)防水透湿要领
透温要领从涂层角度来说有干法和湿法阿种：从性子方面来说有物理自勺、化学的；；从要领自己来说，，有锻孔法、机械发泡法．薄膜法，，化学基团法以及超细纤维商密织物法。 。。现从要领自己叙述如下：
1．微孔透湿法

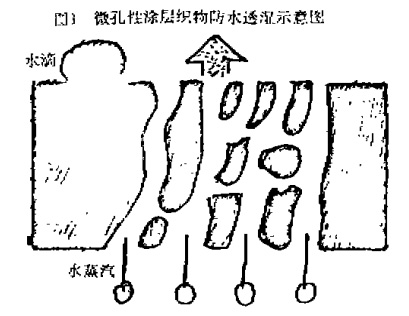

遥湿涂层微多孔的形成主要借助于在涂层剂中加入易挥发的乙酸乙酯、过氯乙烯、自煤油和易溶出的二甲基甲酰胺(DMF)以及役甲基纤维索(CMC)等物质，，在热处理或水洗历程中挥发或溶出，，形成微孔网状结构的薄膜(图l、圈l散孔性棘层坦绚防水避濉示意盥这种透湿要领适用于微孔性涂层剂的干法血接涂层，，其透湿性能取决于徽孔性涂层剂的质世和应用工艺微孔性涂层的透湿率在几种要领中低，，合成工艺较量简朴易行，，本钱低，，工艺操作利便。 。。其徽孔直径一般为0．5—2呻之间，，微孔率80％左右
2．机械发泡透湿法
此法微孔的形成主要是通过机械发泡。 。。在涂层剂皇加入填充剂、交联剂、稳固剂和发泡剂，，用机械发出泡沫，，再施加到织物上，，经烘燥后轧压，，使泡滚破碎，，形成微孔。 。。这是属于稳固的一种泡沫(Foam)，，放置一星期也不会自然破碎。 。。它差别于泡沫整理的机械发泡，，后者经烘燥即破碎，，是亚稳固状态的泡沫(Froth)。 。。这一要领适用于机械发泡，，轧压后破碎。 。。其透湿性取决于发泡质量。 。。透湿率尚可，，但工艺操作较量贫困它需要造泡机和往复施加装置，，微孔直径在5一l0^1之间。 。。
3薄膜透湿法

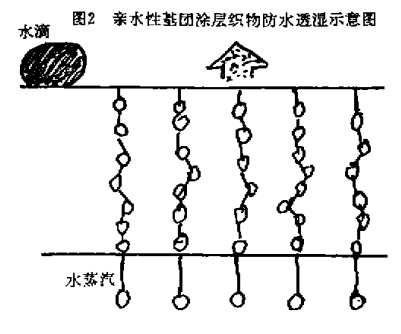

此法先制成一个微孔性的薄膜，，然后与织物复合。 。。聚四氟乙烯微孔薄膜是用特殊加工要领制得的。 。。先台成高结晶的颗粒，，此后在390—400℃的高温条件下，，纵横双向同时给于匀称一致的拉力，，迅速拉伸成薄膜。 。。厚度为20—25m，，微孔直径大为0．2u，，孔径密度达13．95亿个／厘米。 。。聚氨酯微孔结构薄膜也用上述相似原理制造，，其微孔直径为0_u，，孔径密度约1．55亿个／厘米t。 。。本要领适合于复合涂层的薄膜复贴在纺织品。 。。其透湿性取决于薄膜的质量具有高透湿、高防水性能t但制造薄膜的手艺难度相当高，，本钱腾贵。 。。4高亲水基团的化学透湿法这是一种非微孔性的薄膜质料。 。。这种透湿水滴圈2亲水性基团涂层织物防水透湿示意图涂层的要害特征是在聚氨酯大分子结构中含有足够量的高亲水基，，作为水蒸汽移动的蹊径。 。。水蒸汽通过吸收、扩散、解吸等物理作用透过薄膜。 。。
这一要领适用于复合涂层。 。。其透湿性取决于亲水基团的数目。 。。其透湿率高，，要比微孔性结构的横跨50倍
免责声明：
免责声明：本站宣布的有些文章部分文字、图片、音频、视频泉源于互联网，，并不代表本网站看法，，其版权归原作者所有。 。。若是您发明本网转载信息损害了您的权益，，若有侵权，，请联系好博体育，，我们会尽快更改或删除。 。。
