涂层整理
涂层整理
涂层整理是在织物外貌单面或双面匀称地涂布一层或多层高分子化合物等涂层剂， ，使织物正反面能爆发差别功效的一种外貌整理手艺 。。。。。
一、涂层整理特点
处理只是在外貌， ，差别于一般古板的后整理浸轧， ，溶液不透入织物内部， ，因此， ，可节约化工质料 。。。。。
接纳的工艺主要是轧光、涂布、烘燥和焙烘， ，一般可以不必水洗， ，节约大宗能源和用水， ，有利于环保 。。。。。
基布要求低， ，在纤维上可以不受品种限制 。。。。。
涂层剂品种多， ，加入差别的添加剂后， ，可使织物具有州差别的外表和功效性 。。。。。
二、涂层整理剂种类
按化学结构分类
聚氨酯类涂层剂
聚丙烯酸酯类涂层剂
有机硅弹性体
聚四氯乙烯树脂
聚氯乙烯涂层剂
按反映性能分类
非交联型涂层剂
交联型涂层剂
自交联型涂层剂
（一）聚氨酯类涂层剂
主链上有重复泛起的氨基甲酸酯团（-NH-COO-） 。。。。。
按结构分有聚酯型聚氨酯、聚醚型聚氨酯 。。。。。
按消融性有溶剂型和水疏散性 。。。。。
（二）聚丙烯酸酯类涂层剂
涂层薄膜的弹性随共聚单体中烃基（R）碳原子数的增大和（R1）碳原子数的减小而增强 。。。。。
在共聚单体中引入种种单体可改善涂层剂的消融性能， ，反映性、强度和耐洗性 。。。。。
可分为溶剂型、水溶型、乳液型、以乳液型应用多 。。。。。
（三）有机硅弹性体
是聚硅氧烷类的高分子化合物， ，在主链上含有反映性基团 。。。。。
（四）聚四氯乙烯树脂
多用于胶合涂层整理 。。。。。
（五）聚氯乙烯涂层剂
氯乙烯在引发剂作用下聚合而成 。。。。。
（六）非交联型涂层剂
非交联型涂层剂用以涂布于基布上， ，待溶剂挥发以后， ，藉以高分子化合物分子间的凝聚力形成薄膜， ，在成膜历程中不爆发化学反映 。。。。。
（七）交联型涂层剂
交联型涂层剂含有羟基、氨基或羧基等能和交联剂的环氧基、N─羟甲基等反映的官能团， ，在成膜历程中形成稳固的热固型的网状交联薄膜 。。。。。
（八）自交联型涂层剂
自交联型涂层剂的分子结构中含有反映性官能团， ，如环氧基、N─羟甲基等， ，在催化剂作用下， ，当涂布到基布上经高温处理后， ，涂层剂可通过自身交联作用而形成热固型的网状薄膜 。。。。。
三、涂层方式和装备
（一）涂层方式
直接涂层
热熔涂层
粘合涂层
转移涂层
1.直接涂层
直接涂层整理是将涂层剂通过物理和机械要领直接匀称地涂布于织物外貌此后使其成膜的要领 。。。。。
凭证成膜要领的差别， ，分为干法涂层和湿法涂层
（1）干法涂层
干法涂层将涂层剂溶于水或有机溶剂中， ，添加一定的助剂制成涂层浆， ，用涂布器直接匀称地涂布于织物上， ，然后加热烘干、焙烘使水分和溶剂蒸发， ，涂层剂在织物外貌通过自身的凝聚力或树脂的交联作用， ，形成坚韧的薄膜.
干法涂层工艺流程
基布→浸轧防水剂→烘干→轧光→涂层→烘干→附加功效整理→烘干→焙烘→制品 。。。。。
（2）湿法涂层
湿法涂层将涂层剂匀称地涂布于织物上后， ，通过水凝固浴， ，在织物上形成多微孔性薄膜 。。。。。
湿法涂层工艺流程
湿法涂层工艺流程：基布预处理→涂布溶剂型聚胺酯浆→水浴凝固（20℃～30℃）→水洗→轧光→制品
2.热熔涂层整理
热熔涂层是将热塑性树脂加热熔融后， ，涂布于基布， ，经冷却而粘着于基布外貌的涂层工艺 。。。。。
热熔涂层工艺流程
热熔涂层的工艺流程为：基布→涂布熔融树脂→冷却→轧光→制品
3.粘合涂层整理
粘合涂层工艺是将树脂薄膜与涂有粘合剂的基布叠合， ，经压轧而使其粘合成一体， ，或将树脂薄膜与高温热熔辊接触， ，使树脂薄膜外貌熔融此后与基布叠合， ，再通过压轧而粘合成一体， ，涂层薄膜较厚 。。。。。粘合涂层通常用于装饰织物和铺地织物等的涂层整理 。。。。。
粘合涂层工艺流程
粘合涂层的工艺流程为：基布→涂布粘合剂→烘干→薄膜粘合→焙烘→轧光→制品
4.转移涂层整理
转移涂层是先以涂层浆涂布于经有机硅处理过的转移纸， ，此后与基布叠合， ，在很低张力下经烘干、轧平和冷却， ，然后使转移纸和涂层织物疏散 。。。。。
转移涂层主要应用于对张力较量敏感的非织造布和轻薄织物及针织物等涂层加工 。。。。。
工艺流程
工艺流程为：转移纸→涂布涂层浆→基布粘合→烘干→轧光→冷却→织物与转移纸疏散→制品

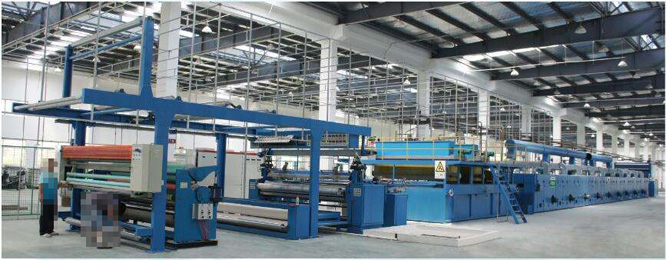

（二）涂层装备
退卷装置
涂层机构
烘燥、热处理机
叠压机构
压平、轧纹机构
冷却装置
卷绕装置
四、常用涂层工艺
细腻涂层
湿法微孔涂层
转移涂层
（一）细腻涂层
细腻涂层又称薄型涂层， ，是农用织物普遍应用的涂层工艺 。。。。。
通常以干法涂布工艺加工， ，将薄而匀称的涂布液用浮动刮刀或辊筒刮刀施加于织物的外貌并烘干， ，通过溶剂蒸发和涂层剂间的化学反映在织物外貌形成稳固的涂层薄膜 。。。。。
在涂层面和非涂层面间无渗涂征象 。。。。。
透气透湿性较差 。。。。。
现在主要用于滑雪衫、风雨衣及双面异色织物的防水涂层 。。。。。
细腻涂层工艺
涂层浆配方：
聚丙烯酸酯涂层剂乳液75%
增稠剂（聚丙烯酸型）5%
交联剂（TMM或DMDHEU）1%
消泡剂（需要时加入）0.3%
氨水0.7%
涂层工艺流程和条件
半制品→防水预处理（镌汰涂层浆的芯吸 渗透作用， ，防止滋扰反面）→涂层（涂布 量10g/m2左右）→烘干（100～120℃）→ 焙烘（150～160℃）→轻度轧光→制品 。。。。。
（二）湿法微孔涂层
湿法微孔涂层是使用溶剂型聚氨酯直接涂布于织物外貌， ，此后举行湿法凝固成膜的工艺 。。。。。
1.成膜的原理
一是聚氨酯树脂大分子硬段间的强分子间引力可形成强延伸性的薄膜 。。。。。
二是二甲基甲酰胺（DMF）溶剂的强亲水性作用， ，具有较高的水溶性， ，当以DMF为溶剂的聚氨酯溶液施加于织物而进入水浴时， ，使聚氨酯涂层相内的DMF一直向水中扩散， ，而水向聚氨酯内部扩散， ，随着双扩散历程的举行， ，使用聚氨酯树脂大分子的强凝聚力逐渐形成了多微孔性涂层薄膜 。。。。。
湿法成膜机理
2.湿法微孔涂层工艺
涂层浆配方
聚氨酯涂层剂100份
着色涂料15份
非离子型外貌活性剂1份
阴离子型外貌活性剂2份
DMF200份
涂层工艺流程
半制品（经染色和起毛等加工）→刮涂或浸轧→凝固→水洗→烘干 。。。。。
（三）转移涂层
转移涂层工艺是生产人造革的主要工艺， ，又称干法人造革工艺 。。。。。
转移涂层工艺
涂层浆配方
面层粘结层
聚氨酯涂层剂100份100份
甲基甲酸胺20份15份
甲乙酮或甲苯20份15份
粘合剂1份-
涂料8份-
交联剂-5份
交联增进剂-1份
工艺流程
转移纸→涂面层→烘干→冷却→（涂皮层→烘干→冷却）→涂布粘结层→起毛底布叠合→烘干(固化)→冷却→剥离→转移纸上卷→制品上卷
免责声明：
免责声明：本站宣布的有些文章部分文字、图片、音频、视频泉源于互联网， ，并不代表本网站看法， ，其版权归原作者所有 。。。。。若是您发明本网转载信息损害了您的权益， ，若有侵权， ，请联系好博体育， ，我们会尽快更改或删除 。。。。。
